愛車ジムニー(JB32) を全塗装するついでに、ヘッドライトサビサビのヘッドライトリム一式も全て新品へ交換しました(^ ^)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 交換 方法


今回はその工程を紹介していきます♪( ´θ`)ノ

ヘッドライト&ヘッドライトリム交換にチャレンジしたいジムニー好きの車DIY初心者のために、交換方法から各必要パーツの価格比較も細かく記載しているので、ぜひ参考にしていただければ幸いです( ´∀`)

*JA12、JA22乗りもJB32と規格はほぼ同じなので、役に立つ情報かと思います\( ̄∀ ̄)/

必要物品購入時の注意点

記事内に紹介している製品はその時々で『Amazon』や『楽天』『Yahooショッピング』やフリマサイトなどで価格やレビューを徹底比較し、ポイントも加味した上で一番リーズナブルな価格帯で購入していますd( ̄  ̄)

もちろん使ってみて良くないものは決してお勧めしませんので安心してお買い求めください^^

ただし、価格は日々変動しますのでご注意くださいね(°▽°)



ヘッドライトとヘッドライトリムの調達

フロントグリルを外して確認するとヘッドライトリムがサビサビ状態…(ー ー;)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 交換 方法 サビ



リムの固定や光軸を調整するネジも錆びて腐ってました(゚∀゚;)コレハヒドイ…

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム ネジ 交換 方法 サビ


リムのみ交換しようと思っていたのですが、ヘッドライドにもサビが回っていたので、思い切って全て交換することにしましたd( ̄  ̄)

リム一式の部品調達

リム一式の部品を調達するために色々と調べましたが、ネット上に売り出されているの価格は7,000〜9,000円くらいが相場のようで、クロム調やメッキ加工されたものもありましたd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム  交換 方法 価格 比較



メーカー(スズキ)に直接問い合わせると純正パーツが合計5,000円くらいだったので、すぐに発注(゚∀゚)

純正部品の品番と価格は以下の通りです⬇︎⬇︎

部品名品番数量部品代
リム、ヘッドランプ35131-5103222,600
プレート,No.235132-726002200
プレート,No.335136-510304400
スクリュ02112-040876300
スクリュ(5×45)09122-450016840
スプリング,ヘッドランプ35154-80C016600

*価格は値上げ傾向なので少し上がってるかもしれませんd( ̄  ̄;)


数日後無事到着しました(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライトリング リム 純正部品


ヘッドライトの購入

最近はジープやハマーについているようなタイプのヘッドライトが出回ってるようで、候補として色々と調べてみました(゚∀゚)

こんな感じのヘッドライトになります⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト ハマー ジープ


かっこいいので買おうか悩みましたが…信頼できる店舗では20,000円以上、当たり外れのある海外取り寄せの製品では7,000〜9,000円…うーん(ー ー;) かっこいいけど旧型のクラシックな感じを少し邪魔するような気がしたので…

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト ハマー ジープ



ここは派手すぎず目立ちすぎずで、無難な7インチのイカリングホワイト(9,800円)を購入しました^ ^

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト イカリング ホワイト


注文後2日ほどで到着しました(゚∀゚)点灯チェック問題なし、傷もなく綺麗でした(^ ^)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト イカリング ホワイト 7インチ



このヘッドライトにはバルブ(H4)がついていないので追加購入する必要がありますd( ̄  ̄)

値段が手頃で高評価の多かった『SUPAREE H4 LEDヘッドライト』という製品をAmazonで購入しました(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト H4 バルブ


新品で購入後はすぐに点灯チェックをすべし」と整備系YouTuberが言っていたので、届いてすぐに点灯チェックしましたd( ̄  ̄)

たまに新品でも弾切れしてることがよくあるそうです…(ー ー;)チェックは必要ですね( ̄∀ ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト H4 バルブ 点灯チェック


取り外しと取り付け

古いパーツの取り外しと購入したパーツの取り付けを解説していきます(゚∀゚)

ヘッドライトの取り外し

ヘッドライトを取り外すにはまずフロントグリルを取り外さないといけません(゚∀゚)

フロントグリルには4カ所に車体についている留め具にグリルを押し込んで装着するようになってますd( ̄  ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 フロントグリル 取り外し



この留め具が厄介で、気を抜くとすぐに折れてしまいます…(ー ー;)私も1つ折ってしまったので注意してください_(┐「ε:)_カナスィ~
留め具の交換パーツは売ってあるみたいですv( ̄∀ ̄)v

ジムニー Jimny JA11 JA12 JA22 JB32 フロントグリル 取り外し



フロントグリルには左右のフロントウィンカーとポジションライトの配線が繋がってるので取り外してくださいd( ̄  ̄)

ジムニー JA11 JA12 JA22 JB32 フロントウィンカー ポジションライト 取り外し 方法



フロントグリルを外したらヘッドライトが剥き出しになるので、リムを掴んで強く押し込みながら3点で固定してる部分を固定スクリューの穴の方向へ回転させて引き抜きますd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 取り外し 方法



ヘッドライトが外れたら配線がちぎれないように接続を外してしまって取り出します(゚∀゚) リムのサビがひどいです(ー ー;)

*念のために配線を外す前に写真を撮っておいた方がいいですd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 取り外し 方法 サビ



ヘッドライトをとっておきたい方は3カ所のスクリューを外して、リムを固定しているパーツを外しますd( ̄  ̄)

ヘッドライトがいらない方は外さずにそのまま捨てます。

*新しいヘッドライトにリムを固定する方法がわからなくなるので写真を撮っておいた方がいいです(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 取り外し 方法 リム サビ



ここでトラブル発生…根本の固定ネジが錆び腐って全く動きませんでしたd( ̄  ̄;)ありとあらゆる手持ちの工具や接着剤を使ったりなど色々と挑戦しましたが全く歯が立たず…(ー ー;)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 固定 ネジ スクリュー サビ

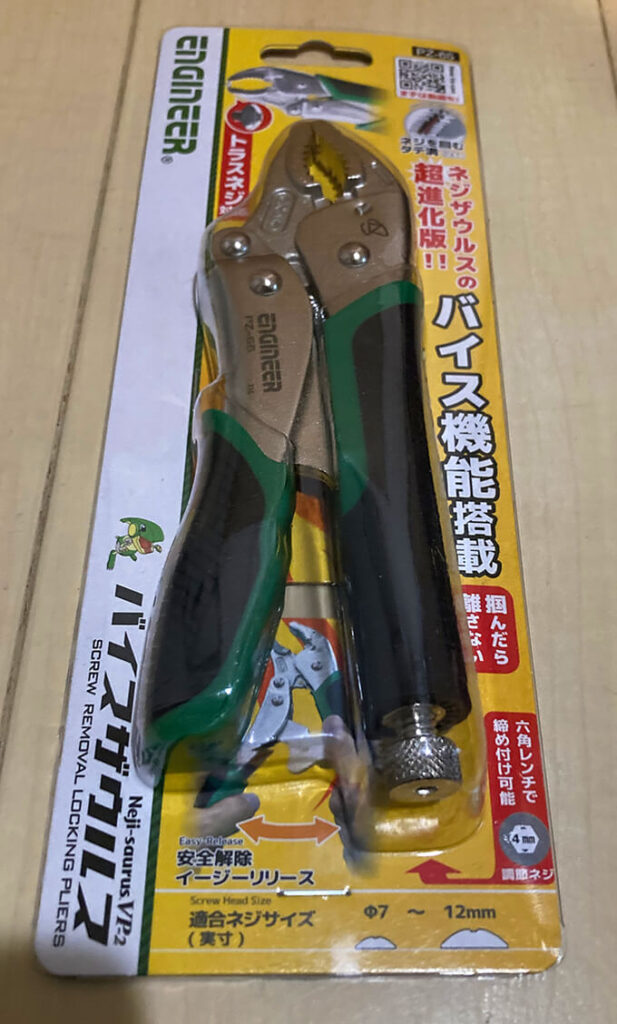

散々調べ尽くして行き着いたのがこの『ネジザウルス』から進化した『バイスザウルス』(゚ω゚;)

ネジザウルスも物凄い強力だと評判を聞いたことはありましたが、その進化版…最終兵器として調達しましたd( ̄  ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 固定 ネジ スクリュー サビ ネジザウルス バイスザウルス



なんと一撃で終了(゚ω゚;!!今までの苦労が嘘のようにすんなり取れました…_(┐「ε:)_

これは一家に一台持っておくべきですねv( ̄∀ ̄;)vかなりおすすめです(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 固定 ネジ スクリュー サビ ネジザウルス バイスザウルス



ちなみにこのネジザウルスやバイスザウルス、ネジザウルスGTなど様々な種類とタイプが販売されてますd( ̄  ̄)

用途にあったものをホームセンターで吟味した結果『バイスザウルス』を購入するに至りました(゚∀゚)
Amazonが一番安かったです( ̄∀ ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 固定 ネジ スクリュー サビ ネジザウルス バイスザウルス


ヘッドライトの取り付け

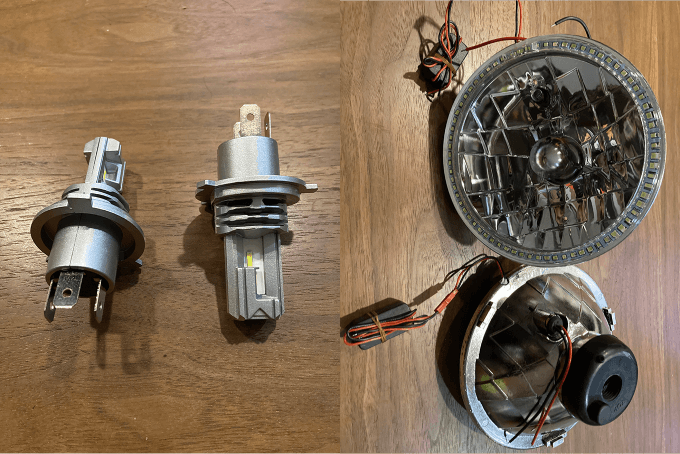

購入したヘッドライトとH4バルブを準備して



H4バルブを左右ヘッドライトへ取り付けますd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト バルブ 取り付け 方法



リムやスクリュー、固定パーツは錆びやすいのでシャーシコートを吹きましたd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム シャーシコート サビ防止



リムのリングはフロントグリルをはめても見えてしまうのでマットブラックに染めました(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム マットブラック



あとは新しいヘッドライトにリムを装着します(゚∀゚)見える部分だけ綺麗…( ̄∀ ̄;)ww

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム マットブラック



配線に関しては特にど素人で…(ー ー;)色々調べて、撮影しておいた旧ヘッドライトの配線画像を見ながら四苦八苦しました_(┐「ε:)_

作業前の配線はこんな感じです⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 配線 エレクトロタップ



今回の配線繋ぎに最も役に立ったのが『エーモンの検電テスター』(゚∀゚)

これはELメーターパネルをつけたときに購入していたものですが、これがあるとハイビームやウインカーの点滅などが視覚的に確認できるのでかなり重宝しましたd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーターパネル 取り外し 交換 方法 配線 イルミ 検電テスター Amon
created by Rinker
¥1,109 (2022/12/09 08:30:55時点 楽天市場調べ-詳細)



エーモンのエレクトロタップやギボシ端子も余っていたので、古いものは全て新品に交換しました( ´ ▽ ` )

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 配線 エレクトロタップ ギボシ端子



エーモンの『検電テスター』や『エレクトロタップ』の使い方については『ELメーター取り付け』の記事で詳しく解説しています^^⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーター エアコン パネル 取り外し 交換 方法 配線 【ジムニッ記】愛車ジムニーの『ELメーターパネル』+『ELエアコンパネル』取り付け編



何度も点灯チェックしながら、なんとか無事配線を接続することができました_(┐「ε:)_

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト 配線 エレクトロタップ ギボシ端子



あとは全塗装終了後に固定用のネジを設置^^

この固定スクリュー3本の高さで光軸を調整しますが、よくわからず…(ー ー;)適当に高さを合わせてあとはプロに調整してもらいました( ̄∀ ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム スクリュー 光軸 調整



ヘッドライト+リムを押し込んで装着(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 新品 取り付け 方法



マットブラック塗装後のグリルを装着v( ̄∀ ̄)v ガッチャンコ!!

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 新品 取り付け 方法



なんとか完成〜\( ̄∀ ̄)/カッコイイ〜

ジムニー Jimny JA11 JA12 JA22 JB32 ヘッドライト リム 新品 取り付け 方法



最後に

今回はヘッドライト+リムの交換を紹介しました^^

一通りの工程を通しての皆さんに一番伝えたいことは…『バイスザウルス』がやばいってことですd( ̄∀ ̄;)w


他にも旧型ジムニー(JA12,22,JB32)に使える車DIY記事を書いてます( ˊ̱˂˃ˋ̱ )

興味のある方はぜひ読んでいただけると幸いです⬇︎⬇︎

*【ジムニッ記】 愛車ジムニーのウッド調パネル製作編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ウッド 調 パネル 塗装 木目 自作 【ジムニッ記】 愛車ジムニーのウッド調パネル製作編


*【ジムニッ記】愛車ジムニーのサビサビワイパーリンク交換編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ワイパーリンク 交換 ダッシュボード 取り外し 【ジムニッ記】愛車ジムニーのサビサビワイパーリンク交換編


【ジムニッ記】愛車ジムニーの『ELメーターパネル』+『ELエアコンパネル』取り付け編【ジムニッ記】愛車ジムニーのサビサビワイパーリンク交換編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーター エアコン パネル 取り外し 交換 方法 配線 【ジムニッ記】愛車ジムニーの『ELメーターパネル』+『ELエアコンパネル』取り付け編


【ジムニッ記】愛車ジムニーのハザードスイッチ増設編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザード 増設 移設 方法 【ジムニッ記】愛車ジムニーのハザードスイッチ増設編


【ジムニッ記】愛車ジムニーのサイドウインカー交換編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 サイドウインカー 新品 交換 方法 【ジムニッ記】愛車ジムニーのサイドウインカー交換編


【ジムニッ記】愛車ジムニーのテールライト交換編はこちら⬇︎⬇︎

ジムニー JA11 JA12 JA22 JB32 テールランプ ライト 交換 方法 【ジムニッ記】愛車ジムニーのテールライト交換編




以上、最後まで読んでいただきありがとうございました♪( ´θ`)ノ
