ジムニッ記 19

ジムニーの全塗装(ボンネット塗装)ついでにエアインテークをつけました。

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 増設 全塗装 ジムスタ



今回はボンネットとなんちゃってエアインテークの塗装から取り付けまでの工程を紹介します。

ジムニー(JA11,12,22,JB32)のボンネット塗装やエアインテークいじりに興味のある方は

ぜひ参考にしていただければ幸いです。


必要物品購入時の注意点

記事内に紹介している製品はその時々で『Amazon』や『楽天』『Yahooショッピング』やフリマサイトなどで価格やレビューを徹底比較し、ポイントも加味した上で一番リーズナブルな価格帯で購入しています。

もちろん使ってみて良くないものは決してお勧めしませんので安心してお買い求めください。

ただし、価格は日々変動しますのでご注意くださいね。




ボンネットの現状と準備

私の愛車ジムニーは…ジムニーシエラJB32(G13B型エンジン)のためターボではありません。

なので、ボンネットにエアインテークがない…

ジムニー JA12 JA22 JB32 Jimny Style

元々ジムニーの何が好きかって聞かれると

ジープみたいにカクカクしたメカメカしぃー見た目が大好きなんです。

JA11は特に好みです…ちなみに画像はトミカ⬇︎です。

ジムニー Jimny JA11 トミカ ジムスタ
引用元 : VICTORY

ボンネットにエアインテークがないことがジムニーでないみたいな…

何か劣等感のようなものがずっとあり…つけたいなってずっと憧れていましたが


今回、全塗装ついでに思い切ってボンネットにつけてみよう!! とw

ジムニー Jimny JA12 JA22 JB32 ボンネット 塗装 ジムスタ

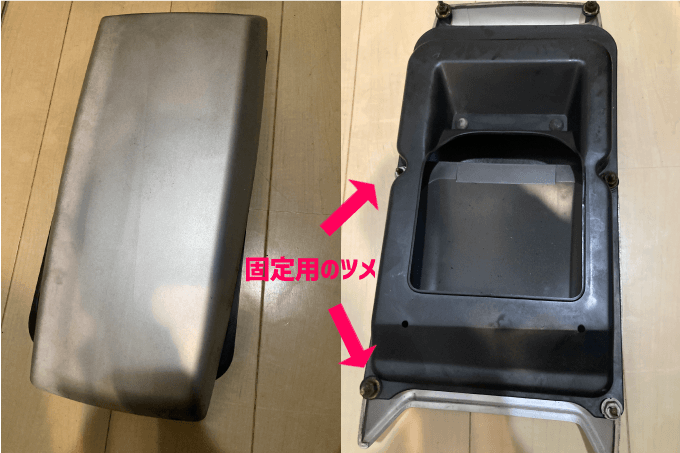

早速、Yahooオークションでエアインテークのみをポチッ

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 取り付け ジムスタ
ジムスタ
ジムスタ

運よく固定用のツメが6本全て生き残ったものを3,000円くらいで手に入れることができました٩( ᐛ )و

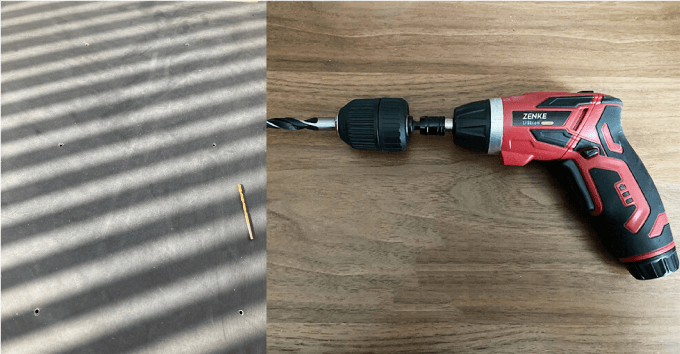

あとはボンネットに穴を開ける鉄工用ドリルを調達しました。

ドリルアタッチメントがあれば安い電動ドリルでも十分です。両方ともAmazonで調達。

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 取り付け ジムスタ


EARTH MAN キィレスドリルチャック TKG-1311405




ボンネットの取り外し

ボンネットの取り外しは1人ではやるにはかなり苦戦するので、誰か呼んで手伝ってもらってください。

取り外し、取り付けを全部一人でやりましたが、かなり重労働でした…

外す際の写真を撮ってなかったので最後の取り付けの写真になりますが

接続部(ヒンジ)に左右2本ずつ固定してあるボルトを外せば簡単に外れます。

ジムニー JA11 JA12 JA22 JB32 ボンネット 取り外し ヒンジ 交換 塗装 方法 ジムスタ
ジムニー JA11 JA12 JA22 JB32 ボンネット 取り外し ヒンジ 交換 塗装 方法 ジムスタ
ジムスタ
ジムスタ

片側から全て外すと重さで歪んで反対側のスクリューが固くなってしまうので
両方緩めてから外していった方がいいですd( ̄  ̄;)


ボンネットのヒンジは錆びやすいのでステンレスへ交換を。

電食する可能性はありますが、水に濡れて鉄が錆びるよりはいいかなと…

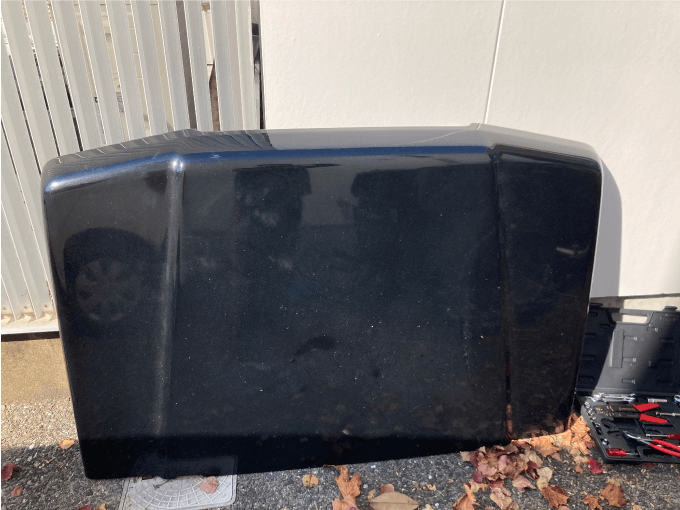

取り外し完了!! 一人で外すのは大変です…

雨曝しの場合はよくないので必ずカバーを…

ジムニー JA11 JA12 JA22 JB32 ボンネット 取り外し ヒンジ 交換 塗装 方法 ジムスタ
ジムニー Jimny JA12 JA22 JB32 ボンネット 塗装 ジムスタ




ボンネットとエアインテークの清掃と水研ぎ

ボンネットとエアインテークを水洗いしながら塗装を剥がします。

水研ぎは耐水ペーパー#400を使いました。

ジムニー Jimny JA12 JA22 JB32 ボンネット 塗装 水研ぎ ジムスタ
ジムニー Jimny JA12 JA22 JB32 エアインテーク 塗装 水研ぎ ジムスタ




ボンネットの穴あけ

ボンネットにエアインテークを取り付ける穴を開けていきます。

今回はダクト用の大きな穴は開けずに

エアインテークのツメの部分(6カ所)だけ穴をあけて取り付けます。

ジムニー Jimny JA12 JA22 JB32 エアインテーク 固定 取り付け ジムスタ

まずはエアインテークの位置決めをして

ジムニー Jimny JA12 JA22 JB32 エアインテーク 固定 取り付け ジムスタ

ツメの大きさがぴったりはまるように6カ所に穴をあけました。

安物の電動ドリルとドリルアタッチメントでも全然いけました。

ジムニー Jimny JA12 JA22 JB32 エアインテーク ボンネット 穴 あける ジムスタ




ボンネットとエアインテークの塗装

ボンネットとエアインテークを水研ぎ後、しっかりと乾燥したら塗装していきます。

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 全塗装 ジムスタ

しっかりとシリコンオフで脱脂をしてから、まずはプラサフを2回吹きました。

乾燥したら耐水ペーパー#600で軽く水研ぎします。

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 全塗装 プラサフ ジムスタ

次はマットブラックで3回、クリア(艶消し剤入り)2回塗装しました。

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 全塗装

いい感じ…

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 全塗装 ジムスタ



*塗装に使用した必要物品の詳細はこちらの記事に細かくまとめてます⬇︎⬇︎




取り付け

最後のボンネット取り付けは傷つけないように干渉しそうな部分にタオルを敷いて取り付けました。

根元の固定ボルトは新品に交換。

ジムニー Jimny JA12 JA22 JB32 ボンネット 取り外し 方法 ジムスタ

無事取り付け完了!! なんちゃってですが、やっぱりダクトがあった方がいいっ!!

ジムニー Jimny JA12 JA22 JB32 ボンネット エアインテーク 取り付け 全塗装 ジムスタ




最後に

エアインテークやボンネットは日焼けたり、汚れが目立ちやすい場所なので

ボンネットだけおしゃれなカラーに塗り直すのもありかもしれないですね 。

他にも旧型ジムニー(JA11,JA12,JA22,JB32)に使える車DIY記事を書いてます。

興味のある方はぜひ読んでいただけると幸いです⬇︎⬇︎


*ジムニー(JA11,JA12,JA22,JB32)の全塗装(自家塗装)編はこちら⬇︎⬇︎



*ジムニー(JA11,JA12,JA22,JB32)のウッド調パネル製作編はこちら⬇︎⬇︎


*ジムニー(JA11,JA12,JA22,JB32)のサビサビワイパーリンク交換編はこちら⬇︎⬇︎


*ジムニー(JA12,JA22,JB32)の『ELメーターパネル』+『ELエアコンパネル』取り付け編はこちら⬇︎⬇︎


*ジムニー(JA11,JA12,JA22,JB32)のハザードスイッチ増設編はこちら⬇︎⬇︎


*ジムニー(JA11,JA12,JA22,JB32)のヘッドライトとライトリム交換編はこちら⬇︎⬇︎


*ジムニー(JA11,JA12,JA22,JB32)のサイドウィンカー交換編はこちら⬇︎⬇︎



以上、最後まで読んでいただきありがとうございました♪( ´θ`)ノ
