【ジムニッ記】愛車ジムニーのハザードスイッチ増設編

ジムニー Jimny JA11 JA12 JA22 JB32 ハザード 増設 移設 方法

NEXTist Diary 05【ジムニッ記】

ジムニーのメーターパネルやハンドル周りをイジっていると、またハザードスイッチが壊れてしまいました…これで2回目(ー ー;)



「なぜこんな場所につけたんだ…」



と思われている方は多いのではないでしょうか( ̄∇ ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザード 増設 移設 方法



壊れてしまったハザードスイッチをまた修理するのも面倒なので、以前からやってみようかと悩んでいた「ハザードスイッチの増設」をやってみました( ´ ▽ ` )

ど素人なりに一生懸命勉強しながらやりましたが、今回はトラブルが多発して中々思うようにスムーズにはできませんでしたが….(ー ー;)なんとか最後までやり遂げることができました(゚∀゚)

今回行った工程を紹介しますので、ハザードスイッチを増設してみたい車DIY初心者の方には役に立つ記事だと思います。ぜひ参考にしていただければ幸いです^^



JA11,12,22で簡単にハザードを増設することができる『ハーネスキット』というものが売られていますが、価格は4,000円程するみたいです^_^;

ちなみに今回の費用は2,000〜3,000円程ですd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ハーネスキット ユニット



国産スズキ純正スイッチの付いたハザード増設ハーネスキットは8,000円…d( ̄  ̄;)高い…

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ハーネスキット ユニット



ハザードスイッチ増設方法の下調べ

まずどうやって旧型ジムニーのハザードスイッチを増設するのか?その方法を下調べしましたd( ̄  ̄)

私が参考にした動画や記事の中でわかりやすかったものを紹介しておきます⬇︎⬇︎


YouTube『【JA11C改】ハザードスイッチ増設(Blue Factory / DIYアウトドアチャンネル)』

JA11のハザードスイッチ増設方法が分かりやすく解説されていますd( ̄  ̄)

JA11の場合はウインカーリレーは追加せずに問題ないようです(゚∀゚)



YouTube『【ジムニー JA22】改善!ハザードスイッチ増設しました。超簡単でコスパ最高 DIY(EBI’s ファミリー)』

JA22のハザードスイッチ増設方法が分かりやすく解説されています^^

*JB32に同じ方法で取り付けた場合には追加でウインカーリレーが必要でしたd( ̄  ̄;)どうやらJA11,12,22では追加でウインカーリレーは必要ないようですが、詳細は分かりません…(ー ー;)


みんカラ『JA22ハザードスイッチの増設(移設)』



分かりにくい配線処理の作業も配線図を描いて分かりやすく解説されている記事になります^ ^

ハザードスイッチ増設に必要な物品の調達

ハザードスイッチ増設のために購入が必要な物品です⬇︎⬇︎

今回購入したもの

✔︎ 【Heschen】車用トグルスイッチ ON/OFF 2個入り《Amazon》500〜600円ほど

✔︎ 【AMON】整流ダイオード 6A 2個入 《Amazon》300〜400円ほど

✔︎ 【AMON】車用配線コード 赤と黒《ホームセンター》 200〜300円ほど

✔︎ 【AMON】ターミナルセット『電工ペンチ+端子セット(ギボシ、平端子など)』《Amazon》1,300円ほど

✔︎ 【AMON】配線タップ(エレクトロタップ)8個入り《ホームセンター》 400〜500円

✔︎ 【AMON】デジタル検電テスター《Amzon》

✔︎ ウインカーリレー 2ピン《Amazon》600〜900円ほど

*電工ペンチや検電テスターは必ず必要ではありませんd( ̄  ̄)
*JA11,12,22に取り付ける場合は追加でウインカーリレーは必要ないらしいのですが、JB32には必要でした( ̄∇ ̄;)

まず必要なものを価格比較しながら、できる限り安く購入していきましたd( ̄  ̄)

肝心なスイッチはハドソン(Heschen)の車用トグルスイッチ ON/OFF 2個入りをAmazonで購入しました^^

このスイッチは防水カバー(黒)の取り外しができて、見た目もスタンダード(´∀`*)2個入りで安かったのでおすすめです(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 トグルスイッチ
Heschen (ハドソン) 車用トグルスイッチ ON/OFF SPST 2ピン 2ポジション 12VDC 25A 防水キャップ付き 2個入り


あと電流を逆流させないように必要な『整流ダイオード』は、エーモン(AMON)の6A 2個入をAmazonで購入。

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 配線コネクター エーモン  整流ダイオード



配線コードはエーモン(AMON)配線コード AVS0.75sq 5m を、区別しやすいように赤と黒を購入しました^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 配線コネクター エーモン AMON 配線

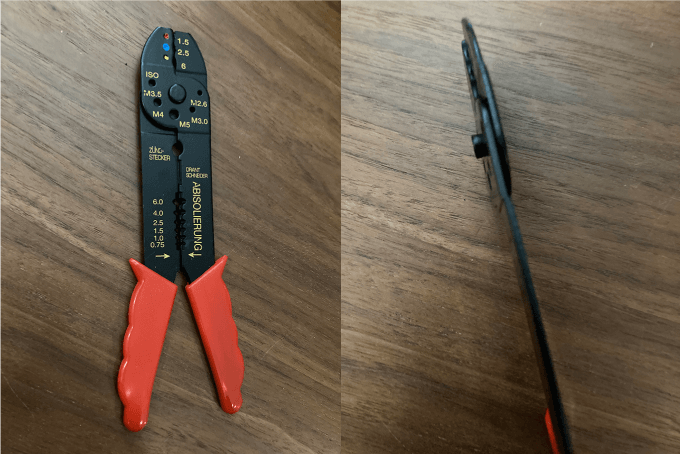

配線を組むためにギボシ端子を購入しようとしていたのですが、所持しているドライバーセットに入った電工ペンチがペラッペラの役立たずだったので…(ー ー;)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザード 増設 移設 電工ペンチ



Amazonでギボシ端子や平端子などと電工ペンチがセットになったものを購入しました^ ^

Amazonでは電工ペンチと必要な端子類がセットで1,300円程(最安)で購入できるので、かなりおすすめの製品です(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 電工ペンチ
エーモン(amon) ターミナルセット(中) 電工ペンチ付 4959(同等品E2)

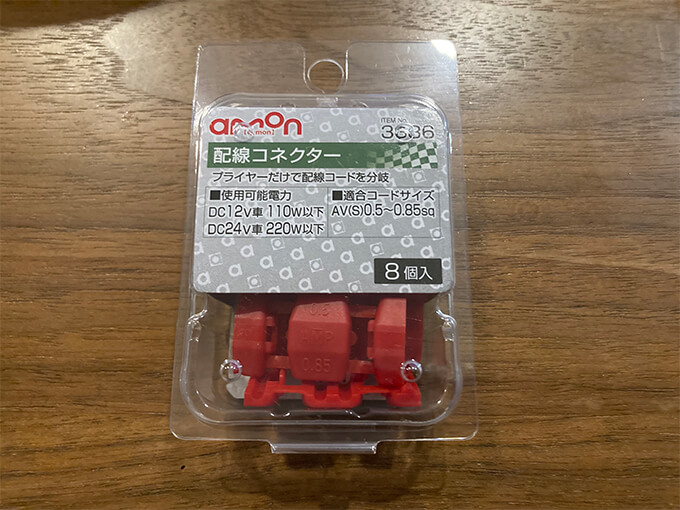

あと配線を分岐させるのに私は初心者でも取り付けが簡単なエレクトロタップを購入しましたが、この製品は配線の分岐部がタップで隠れてしまったり、配線不備の修正に硬く閉じたタップを外すのに手間がかかってしまうことからプロは使うことを嫌うらしいですd( ̄  ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 配線コネクター エーモン AMON エレクトロタップ


NEXTist
NEXTist

エレクトロタップの取り付けはとても簡単で、今のところ使用していて配線トラブルはないので、私は配線分岐にエレクトロタップを使っています(゚∀゚)

8個入りは近くのホームセンターで購入した方が安いです^^




検電テスターを持っていない方は1つ持っておいた方が配線処理がスムーズです^^

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーターパネル 取り外し 交換 方法 配線 イルミ 検電テスター Amon


NEXTist
NEXTist

検電テスターは500〜1,000円ほどで購入できるので、1つ持っておくと便利です(゚∀゚)

created by Rinker
¥1,109 (2022/12/09 08:30:55時点 楽天市場調べ-詳細)



検電テスターをご存知ない方は、自動車整備用品で有名な会社エーモン(AMON)社のYouTubeチャンネルがとても分かりやすく解説されているので、車DIY初心者の方にオススメの動画です⬇︎⬇︎


JA11,12,22のハザード増設ではウインカーリレーは必要ないようですが、私の愛車JB32ではネット上で紹介されている方法でやるとウインカーリレーが必要でした(°▽°;)内装は同じなのに…(ー ー;)

*今回紹介しているハザードスイッチ増設には手違いで3ピンのウインカーリレーを使用してますが、基本的に2ピンのウインカーリレーで全く問題ありません^^

NEXTist
NEXTist

カッチッ!!カッチッ!!と音が欲しい方は、間違って音なしのウインカーリレーを購入しないように気をつけてくださいd( ̄  ̄;)

音ありLED球対応 IC ウインカーリレー 汎用 2ピン 角型 バイク 車用 リレー 自動車用リレー (バイク ICウインカーリレ音ありー)



ハザードスイッチの配線製作

配線図の完成イメージはこんな感じ⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 配線コネクター エーモン  整流ダイオード 配線図



配線の完成画像はこんな感じです⬇︎⬇︎整流ダイオードの向きに気をつけてくださいd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線  平端子
ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 配線コネクター エーモン  整流ダイオード 配線図




配線の分岐

新しく作ったハザードスイッチの配線を車のウインカー配線に繋げていきますd( ̄  ̄)

ハンドル下のパネルを外すとウインカー配線のカプラーがあります(一番大きいカプラー)。この配線を分岐して新しいハザードスイッチの配線を繋いでいきます^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 カプラー



配線は手前からそれぞれ

①ウインカー右(緑/赤色の配線)

②ウインカー左(緑/黄色の配線)

③常時電源(緑/青色)▶︎ キーOFF状態でも電気が通っている配線

を分岐させますd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 カプラー



配線を繋ぐ前にデジタル検電テスターで通電しているか確認をします(゚∀゚)

▶︎ ハザードのスイッチを入れた状態で①と②の配線が通電しているか?

▶︎ キーOFFの状態で③が通電しているか確認してくださいd( ̄  ̄)

検電テスターを配線の根元に差し込んで通電確認してください。

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 検電テスター



それぞれ①〜③の配線をエレクトロタップで分岐して、新しいハザードスイッチの配線を繋いでいきます^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線図
ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線図



新しいハザードスイッチの配線をそれぞれエレクトロタップに接続します⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 エレクトロタップ 配線コネクター



ウインカー配線①〜③にそれぞれエレクトロタップをつけてかしめていきます⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 エレクトロタップ 配線コネクター 接続
ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 ウインカー 配線 エレクトロタップ 配線コネクター 接続



あとは新しいハザードスイッチを配置したいダッシュボードの位置にトグルスイッチを設置するための穴をほがしますd( ̄  ̄)

*スイッチを備つける前に、とりあえず一度ハザードスイッチが機能するか確認しておいてください^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  設置



穴をほがしたパネルにトグルスイッチを固定して、パネルの後ろから配線を回して設置します^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  設置



これで完成♪( ´θ`)ノ

のはずでしたが…

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 トグルスイッチ



ウインカーリレーの設置

完成したはずの新しいハザードスイッチですが、点滅しないし音も出ません…(゚∀゚;)

「あれっ!?間違ってないはず…どうして…」

原因を追求しながら純正のウインカーリレーを抜いたりさしたり、ハザードをつけたり消したりしていると、突然ウインカーやハザードをONにすると「ブー」という異音が純正のウインカリレーから鳴るようになりました(゚∀゚;)

ウインカリレーは運転席足元のヒューズボックスの上に装着されてます⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  純正 ウインカーリレー



リレーの両サイドを押し込みながら引っ張ると少し固いですが外れますd( ̄  ̄;)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  純正 ウインカーリレー



「もしや、ウインカーリレーが故障してるから、新しいハザードスイッチも点滅しないのでは?」と思い、ウインカーリレーの仕組みについて勉強しましたψ(`∇´)ψ

*ウインカーリレーの仕組みについて初心者でもわかるようにわかりやすく解説されています⬇️⬇︎



そして、急いで新しいウインカーリレーを探しました。

純正のウインカーリレーは高いし、代用できるものがないか探したところ3ピンの安いウインカーリレーをAmazonで購入しました^^純正のウインカーリレーは3ピンですd( ̄  ̄)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  3ピン ウインカーリレー



「やっちまった…」

微妙に純正のウインカーリレーと購入したウインカーリレーのサイズが違っていて、装着できず…(´;Д;`)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  純正 ウインカーリレー



間違えて購入したウインカーリレーは、純正のウインカーリレーが新しいハザードスイッチの点滅しない原因でなかった場合に、新しく作った配線に追加取り付け用として返品せずに保留(°▽°)


純正の交換品はやや割高(Amazonで1,700円)にはなりますが、ジムニー専門店で有名な『K-PRODUCTS』がAmazonに出品していたので急ぎで購入しました^^

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  3ピン ウインカーリレー



新しいウインカーリレーを無事装着!!

ウインカーやハザード点灯時のブーッという異音は出なくなりましたが、新しいハザードスイッチはやはり点滅せず…(ー ー;)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 純正 ウインカーリレー



今回のハザードスイッチ増設は、JA11やJA22で紹介されている方法を真似してやってみたのですが、どうやら私のJB32ではウインカーリレーを別に挟まないとが、JA11,12,22のようにウインカーリレーなしで点滅したり、音が出ないようです…(ー ー;)


NEXTist
NEXTist

原因はわかりませんが、JA12,22と内装はほとんど変わらないのになぜ…(´;Д;`)



それでは早速、サイズを間違えて購入した3ピンのウインカーリレーを新しいハザードスイッチの配線へ取り付けていきます。ウインカーリレーを取り入れた配線図はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  ウインカーリレー設置



ウインカーリレーを取り付ける位置は常時電源配線からからトグルスイッチの間に設置しました⬇︎⬇︎

*追加でウインカーリレーを購入される方は2ピンの製品がアースを繋ぐ必要がないので楽かもしれませんd( ̄  ̄;)

『B+』▶︎ バッテリー電源(バッテリープラス)

『L』▶︎ ウインカー電源(ウインカープラス)

『Eー』▶︎ アース

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  ウインカーリレー設置



2ピンのウインカーリレーの場合には、アース(Eー)がないのでアース線をとる必要はありませんが、今回は3ピンのウインカーリレーなのでアース線を作って

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説  ウインカーリレー アース線



車体の金属剥き出し部分にアースをとりました^^

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーター エアコンパネル 取り外し 交換 方法 配線 アース線



ハザードスイッチを再設置して取り付け完了(゚∀゚)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザードスイッチ 増設 移設 方法 解説 トグルスイッチ



無事にハザードの点滅とカッチ、カッチ音が鳴るようになりました(´∀`*)

ジムニー Jimny JA11 JA12 JA22 JB32 ハザード 増設 移設



最後に

色々とうまくいかないこともありましたが、その分、ウインカリレーの仕組みについて少し勉強することができました( ̄∇ ̄;)

トグルスイッチが1つ余っているので何か新たなスイッチをつけることができないか模索してみます(´∀`*)


*愛車ジムニーのウッド調パネル製作編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 ウッド 調 パネル 塗装 木目 自作 【ジムニッ記】 愛車ジムニーのウッド調パネル製作編



*愛車ジムニーの『ELメーターパネル』+『ELエアコンパネル』取り付け編はこちら⬇︎⬇︎

ジムニー Jimny JA11 JA12 JA22 JB32 EL メーター エアコン パネル 取り外し 交換 方法 配線 【ジムニッ記】愛車ジムニーの『ELメーターパネル』+『ELエアコンパネル』取り付け編




以上、最後まで読んでいただきありがとうございました♪( ´θ`)ノ
